Sensor adaptante DETA de la navegación de inercia de la remuneración SPK de la fila del cono 30 series de la tecnología de dirección redundante del girocompás

Sensor adaptante de dirección redundante DETA de la navegación de inercia de la remuneración SPK de la fila del cono de la tecnología del girocompás 30 series

Sistema de navegación de inercia micro IMU/AHRS/INS/GNSS

Breve introducción:

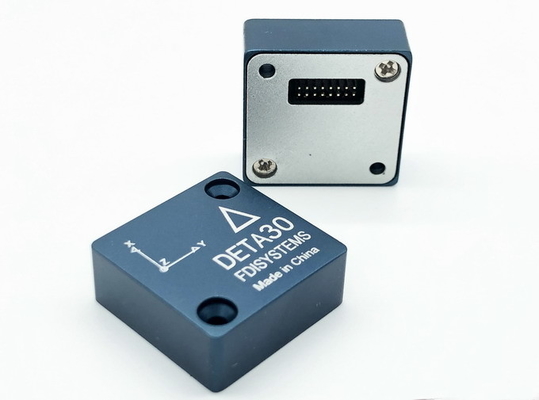

Serie de DETA30*, un conjunto completo de sistemas de navegación micro-de inercia del industrial-grado basados en mems y giroscopios del cuarzo.

La característica de esta serie es el uso de la tecnología de los sensores redundante, que integra tres giroscopios con una estabilidad diagonal cero 2 del ° /h, que tiene exactitud más alta de la medida del ángulo 3D.

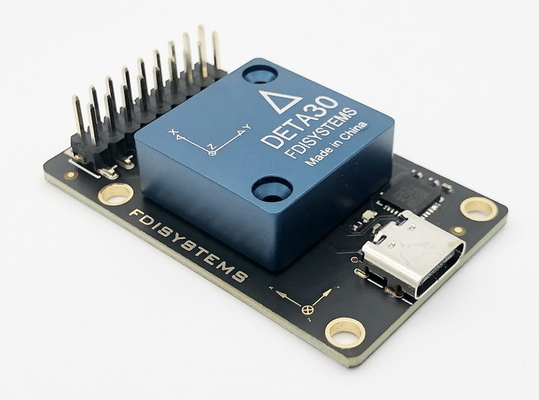

La serie incluye GPS/RTK/INS integró las soluciones de la navegación para IMU, VRS, AHRS y dispositivos externos de GNSS, en una vivienda rugosa del metal que se pueda montar directamente en un PWB.

Equipado del algoritmo no lineal avanzado de la fusión de los datos del SPKF de la industria, después de la remuneración profesional del error de la calibración y de la temperatura -40 del ℃ del ℃ ~60, el algoritmo tiene la capacidad de resistir interferencia magnética, y el software potente del interfaz es fácil de utilizar inmediatamente.

Características:
■Tecnología de dirección redundante del girocompás para la estabilidad aumentada 3D
■Salida estable del ángulo, dirigiendo 0.5˚ RMS, actitud 0.1˚ RMS
■Estabilidad diagonal 2˚/hr del girocompás típico
■Biast, factor de posicionamiento, calibrati de la fábrica de la temperatura de la ortogonalidad -40°-85°
■Cada módulo se entrega con un informe de la prueba de calibración
■Remuneración que rema cónica, SPKF adaptante
■12 grados de giroscopio de seis-AXIS de la libertad, acelerómetro de tres ejes, magnetómetro de tres ejes
■Interfaz serial de TTL/CAN

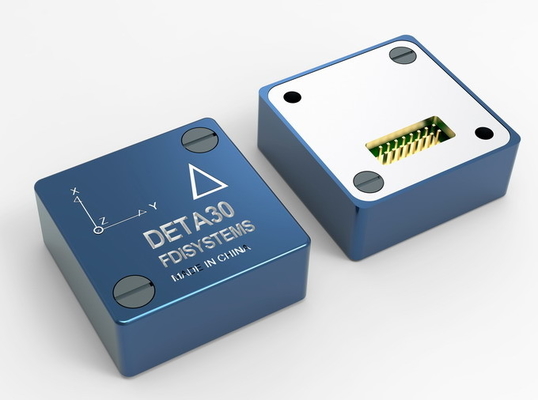

■Tamaño pequeño, peso: 22x22x8.5m m, 7gram
■ITAR-libre hecho en China

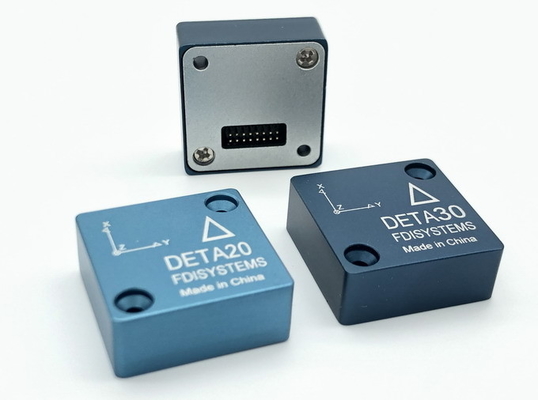

Los productos de la serie DETA30 se construyen en un rendimiento a estrenar, miniatura, alto, la base de IMU que ha experimentado la calibración rigurosa de la fábrica.
La actitud de las salidas de la serie de V y el ángulo de dirección relativo de alta precisión y las informaciones en bruto calibradas de IMU.
La serie de A provee de una función de dirección completa de la referencia y de un ángulo de dirección absoluto ayuda magnética.
La serie de N proporciona un interfaz común del protocolo que permita que los usuarios tengan acceso a GPS, a Beidou, al odómetro, al barómetro y a otros sensores según el uso de la blanco, con velocidad y salida de la posición.

Características:

Los sensores de la serie DETA30 incluyen dos sistemas independientes de giroscopios de tres ejes, los acelerómetros de tres ejes, los magnetómetros y los termómetros de tres ejes, un Sigma-punto potente Kalman Filter (SPKF), y un sistema de algoritmos integrados de alto rendimiento de la navegación, hasta frecuencia de muestreo del sensor 1000Hz y cono y remar la remuneración del movimiento, supervisión en tiempo real de los cambios de temperatura ambiente, y valoración en línea de los errores del sensor, pueden identificar afloramientos y las anomalías de la medida y las faltas del aislante, pueden detectar campos magnéticos estructurados y compensar, con capacidad antimagnética de interferencia.

Nuestros algoritmos industria-principales pueden tener acceso fácilmente a la visión externa, el radar y la otra velocidad, posición, y dirección de las ayudas hacia la navegación combinada, y proporcionan un interfaz interactivo potente y algoritmos en línea de la calibración para la instalación y el uso rápidos.
